调频附加信道(FM－SCA)概述

在调频广播中传送广播数据,是对FM声音广播多工应用的重某~某展。近年来,数据广播在国际上发展非常迅速,并制定了相应的技术规范。

现有的调频广播基带频谱除了可容纳一套立体声或单声道主节目广播信号外，尚有一部分可利用的频谱空间，可在传送主节目的同时传送其他的附加信息，其频谱分布示意图如下图所示：

如利用现有FM广播附加信道作为传输通道，在播发FM立体声语言节目时，实现点对点、点对面数据信息传送的方式称为无线副载波数据广播（Sub-carrier data channel broadcast，以下简称SCA广播）。我国用于附加信道的副载波频率为67kHz，附加的SCA信道在60kHz～74kHz之间。本系统采用SCA技术, 其原理是利用调频广播把接收设备的开关机指令以及修改接收设备的频率、音量、地址码、关机时间等数据插到调频立体声的复合信道作为一个独立的附加广播信道，利用电台原有的调频发射设备和天线进行广播。该系统具有覆盖面积大、投资少、见效快的显著特点。该项技术的成功应用,是对广播频率资源的再利用,为正在到来的信息社会提供一种先进的信息传播媒体。

附加有SCA广播的FM基带频谱如图1所示：

图1 FM基带频谱



在总体传输方式上，可分为无线至无线传输模式、有线至无线传输模式、有线至有线传输模式。具体实施方法如下：



第一种方式：无线至无线传输模式

该模式主要用于全县调频广播到各乡镇及村组的无线传输。系统由县城中心机房部分、高山发射台部分、乡镇小功率发射台部分、村组接收扩音部分等四个部分组成。

系统组成图：

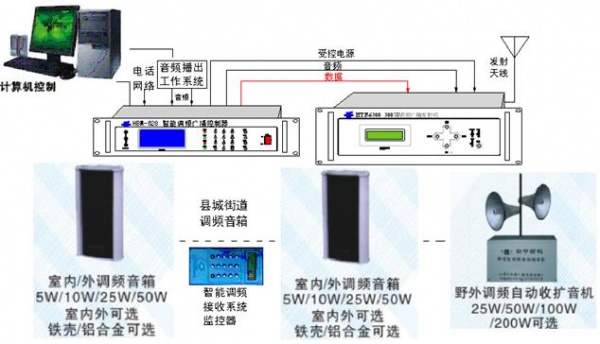

                         县城中心机房系统联接示意图



第二种方式：有线至无线传输模式

该模式主要用于已完成有线联网到高山台（各乡镇广播站）传输，高山发射台到各乡镇、村广播的无线覆盖。

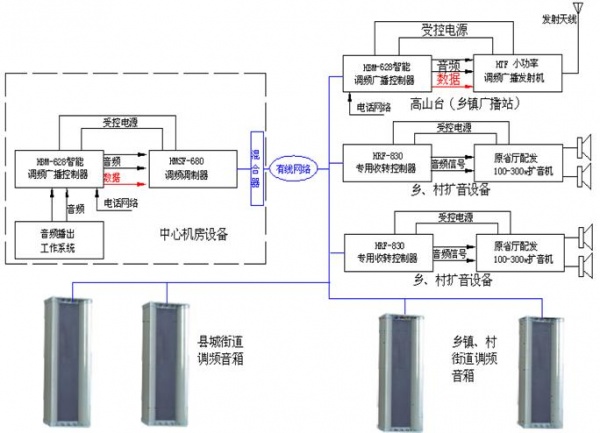

系统组成图：

该模式中使用的设备与模式1中基本相同，不同的是将中心机房的调频广播发射机换成了调频调制器，传输主体为有线电视网络。

调频调制器的主要作用是将HBM-628智能调频广播控制输出的音频、数据信号混合后，调制到87～108MHz高频载波上，在通过混合器送到有线网络传输到各乡镇、村广播站。

调频调制器的功能特点:

1. LCD显示、捷变频率，铝合金拉丝氧化面板。

2. 频率范围:87-108MHZ，频偏±75KHZ（100%调制）

3. 音频输入、话筒音量、射频输出幅度均能可调，有SCA调制功能

4. 输出电平：80dB～120dB（40dB可调节范围）

5. 音频输入电平调整：±10 dBm

6. 预加重时间常数：50us

7. 音频输入阻抗： 10KΩ(不平衡)

8. 残波辐射：小于1mw并低于载波功率60db

9. 寄生调幅噪声：小于-50 dB（无调制）

10. 所有输入音源监听



第三种方式：有线至有线传输模式

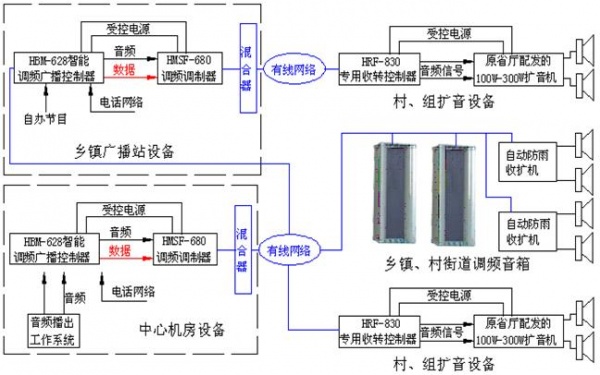

该模式主要用于已完成所有有线共缆联网到各乡镇、村组广播的有线覆盖。系统组成图：

以上三种广播传输覆盖模式只是一个总体介绍，起到抛砖引玉的作用。在具体实施时我们可以根据实际情况进行组合。
